為了確保中小型預應力混凝土構件質量,我們試制成功了簡易壓力機。其特點是:結構簡單、準確度較高,造價低,便于土法上馬,廣大城鄉建筑企業以及基層施工隊均可自行制作。

1.簡易壓力機工作原理和構造

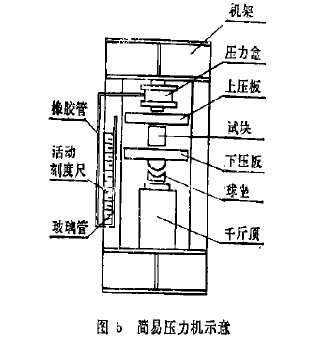

簡易壓力機(圖5)由機架、壓力盒、上下壓板、球座和千斤頂(100噸)五部分組成。

將所需檢驗的混凝土試塊置于上下壓板之間,并對中、緩慢、均勻地向千斤頂里打油,使試塊受壓,玻璃管水面即同時上升。

當混凝土試塊出現裂紋,玻璃管中水面開始下降時,記錄高水面所指示的壓力值,千斤頂立即回油,這樣就測出了混凝土試塊所能承受的最大壓力值。

球座可以旋轉,當試塊尺寸稍有偏差時,可通過球座旋轉加以調整,使試塊均勻受壓。

簡易壓力機的機架用型鋼、鋼板焊成,最大工作壓力為80噸。

即使強度為300號的15×l5×15厘米的混凝土試塊,也可在簡易壓力機上檢驗。如果檢驗7.07×7.07×7.07厘米的砂漿試塊,則80噸壓力盒精度就不夠了,此時可在試塊下加放一個前面所介紹的5噸壓力盒。這樣,簡易壓力機既可檢驗混凝土強度,又可檢驗砂漿強度。

如果試塊受壓時總是沿一個方向先開裂,說明試塊不是中心受壓,應查明原因,加以糾正。

當壓試塊時,發現水面下降,應立即使千斤頂回油,以免試塊突然壓碎爆裂而傷人。

2.壓力盒

與測拉力用的壓力盒相比較,壓力機用的壓力盒中間沒有孔洞,而且尺寸更大些(圖6)。我們經過不同尺寸壓力盒的試驗,證明以外徑Φ220毫米,上下圓鋼板厚30毫米為佳,既能承受80噸壓力,又可產生較高的水柱。壓力盒的標定,我們是在200噸瑞士壓力機上進行的。

3.壓力機使用效果

在200噸瑞士壓力機和簡易壓力機上對400號混凝土作對比試驗,以檢驗簡易壓力機的效果。

共作五組混凝土試塊,共54塊,試塊尺寸為10×10×10厘米,試驗齡期為7、14和21天。

試驗結果(表2)表明,在200噸壓力機上測定27塊,平均抗壓力為32.75噸,在簡易壓力機上測定27塊,平均抗壓力為32.61噸,簡易壓力機平均偏差為-0.14噸,相對誤差為-0.43%,其中一組最大的相對誤差為-2.3%,說明誤差是不大的,可以滿足使用要求。

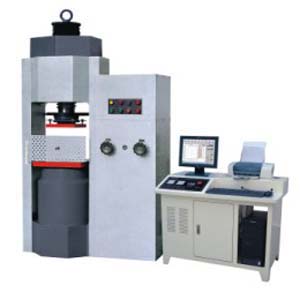

為大家推薦一款全自動電腦控制壓力機
